4-kytkentäni

 4-kytkennässä ohjasin valaistuken kahta 6-kytkintä ja yhtä 6+6 kytkintä käyttäen.

Ensin MMJ 3*1.5s kaapelin kuorinta.
Sen jälkeen vaihejohtimien pujottaminen oikeille paikoilleen 6-kytkimille.
Ja suojamaa sekä nollajohtimen liittäminen kahdelle valaisimelle pikaliittimillä.

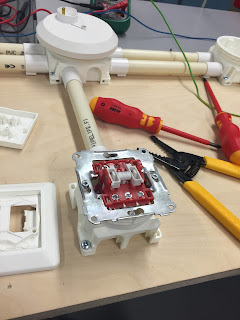

Kytkennän kasaus ruuvimeisseleitä käyttäen.
Sitten mittaus ja kytkennän toimivuuden tarkastaminen.

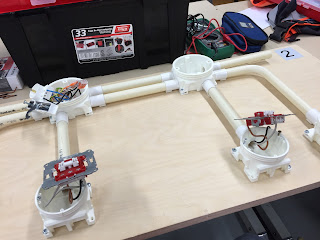

Alimassa kuvassa 6-kytkimet reunimmaisina ja 6+6-kytkin keskellä.

3-kytkentäni

3-kytkentäni oli valaistuksen ohjaus kahdella 6-kytkimellä ja kahdella 7-kytkimellä. Kyseisetä kytkennästä minulla ei enempää kuvia ole sillä unohdin niitä ottaa.

Ensiksi kuorin jokarilla MMJ 3*1,5s kaapelia.
sitten liitin vaihejohtimet kytkimiin ja suojamaa sekä nollajohdin tulivat valaisimelle.
Johtimet saa helposti ja nopeasti liitettyä pikaliittimillä.
Sitten kasasin kytkimet pz-ruuvimeisseliä käyttäen ja mittasin yleismittarilla kytkennän toimivuuden ja alhaalla olevasta kuvasta saattaa huomata että kyllähän se toimi.

2-kytkentä

Toinen kytkentäni oli valaistuksen ohjaus 6-kytkimillä. Käytimme kytkennässä kahta 6-kytkintä.

Ensiksi kuorimme MMJ 3*1,5s kaapelia jokarilla.

Asensin ensiksi vaihejohtimet katkaisijoille.

Kasasin kytkimet ja liitin nolla ja suojamaajohtimen valaisimeen.

 Mittasin myös että kytkentä toimii.

Kytkentä toimi moitteettomasti.

1-kytkentä

Ensimmäinen kyntkentäni oli valaistuksen ohjaus 1-kytkimellä. Alla muutama kuva oheisesta kytkennästä.


 Ensiksi asensimme johtimet paikalleen. Ja kasasimme kytkimet.

Tämän jälkeen mittasin
yleismittarilla että kytkentä
toimii.

 Ja kyllähän se toimi.
