valaistuksen ohjaus 1-kytkimellä. S.

Ensimmäinen kytkentäni seinälle oli valaistuksen ohjaus 1-kytkintä käyttäen. Työkaluja joita kytkennässä tarvittiin olivat mm. Vasara, ruuvimeisseleitä, sivuleikkurit, vatupassi, rullamitta, stripperit sekä jokari. Tarvittavia tarvikkeita olivat mm. Valasin, jakorasia, kytkin, naulakiinnikkeet, liittimet, sekä mmj 3*1,5s kaapelia.

 Ensimmäinen työ-vaihe oli keskuksesta jännitteettömyyden testaus, tämän jälkeen laitettiin kojeet seinille ja kattoon. Sitten tarvittava määrä mmj3*1.5s kaapelia seinille ja kattoon, kaapelien naulakiinnikkeiden kiinnitys väli on 17-23cm ja tuli myös huolehtia että kaapelit tulivat suoraan sekä siististi.Tämän jälkeen seuraava vaihe oli liittää kaapelit kojeisiin: kytkimelle, keskukseen sekä valaisimeen. Kun tämä oli tehty oli vuorossa tarvikelistan sekä piirustuksien tekeminen tietokoneella, kun tämä oli tehty oli vuorossa näyttää tarvikelista ja piirustukset opettajalle, opettajan hyväksyttyä ne testasimme kytkennän toimivuuden, tämän jälkeen työ oli tehty hyväksytysti. Alla kuvia työstä ja sen eri vaiheista.

8-kytkentäni

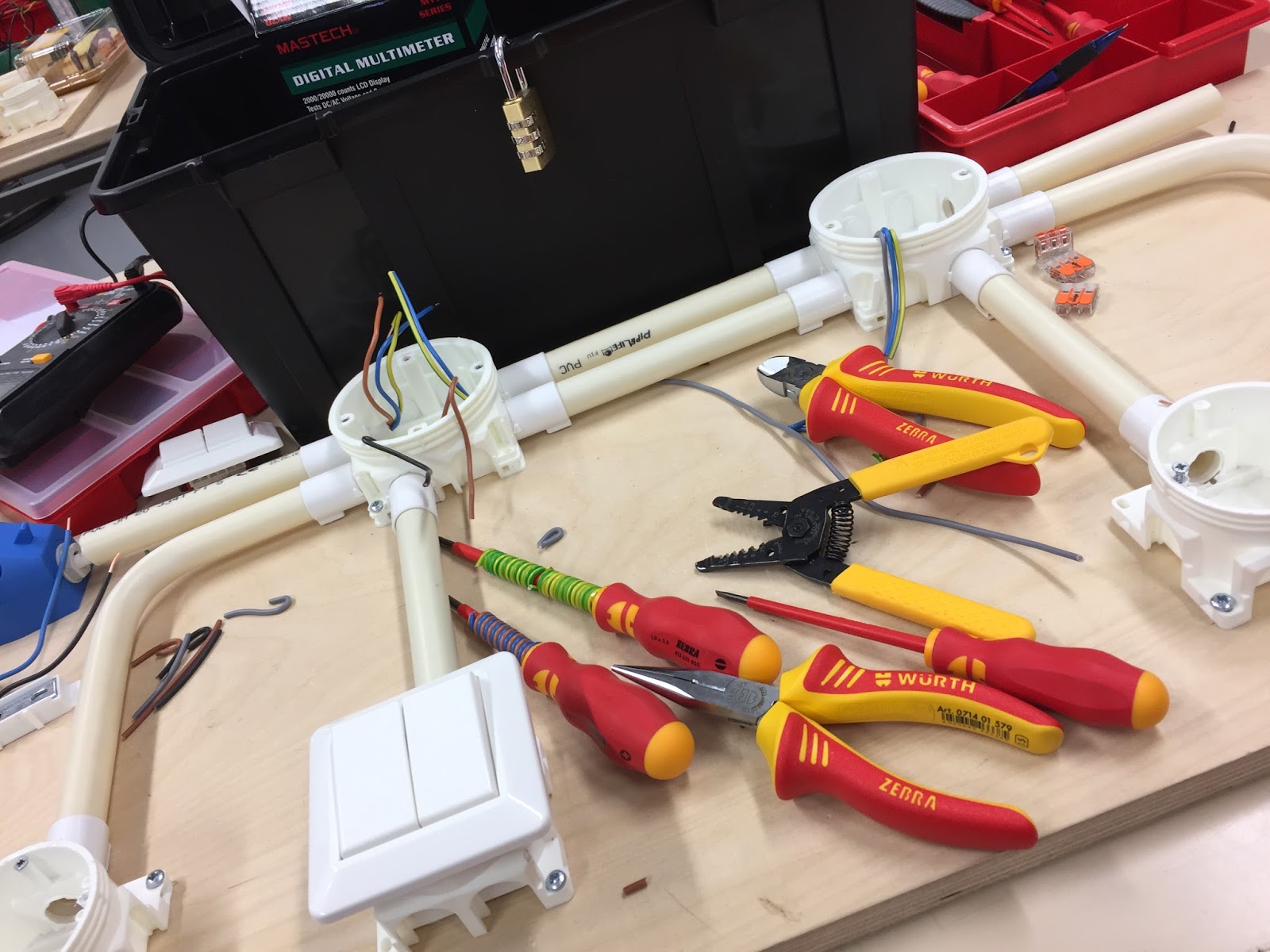

Tämä kytkentä oli valaistuksen ohjaus 5-kytkimellä. 5-kytkintä emme käyttäneet kun vaan yhden kerran. Kytkennässä käytettiin yhtä 5-kytkintä ja kahta valaisinta. Kytkennässä ruskea vaihe tuli kytkimen L:lään ja musta ja harmaa vaihe johdin menivät valaisimille. Kytkennässä tarvittavat työkalut olivat; PZ-1 ruuvimeisseli, kuorintapihdit, sivuleikkurit, kärkipihdit, sekä iso talttapää ruuvimeisseli. Alla kuvia kytkennästä.

7-kytkentäni

Tämä kytkentä oli myös pistorasia kytkentä mutta kahdella pistorasialla. Pistorasiat tulivat vierekkäin ja niille tulivat samat jotimet. Kytkentään tarvittavat työkalut olivat; PZ-1 ruuvimeisseli, kuorintapihdit, sivuleikkurit, kärkipihdit sekä iso talttapää ruuvimeisseli. (Näkyvät myös kuvassa)

6-kytkentäni

Tämä kytkentä oli ensimmäinen pistorasia kytkentäni. Kytkentä oli helppo, pistorasiaan tuli yksi vaihejohdin,nolla sekä suojamaajohdin. Käytimme vain yhtä pistorasiaa. Tarvittavat työkalut olivat PZ-1 ruuvimeisseli, kuorintapihdit, sivuleikkurit, kärkipihdit sekä iso talttapää ruuvimeisseli. Unohdin ottaa kytkennästä kuvia.

4-kytkentäni

 4-kytkennässä ohjasin valaistuken kahta 6-kytkintä ja yhtä 6+6 kytkintä käyttäen.

Ensin MMJ 3*1.5s kaapelin kuorinta.
Sen jälkeen vaihejohtimien pujottaminen oikeille paikoilleen 6-kytkimille.
Ja suojamaa sekä nollajohtimen liittäminen kahdelle valaisimelle pikaliittimillä.
Kytkennän kasaus ruuvimeisseleitä käyttäen.
Sitten mittaus ja kytkennän toimivuuden tarkastaminen.
Alimassa kuvassa 6-kytkimet reunimmaisina ja 6+6-kytkin keskellä.

3-kytkentäni

3-kytkentäni oli valaistuksen ohjaus kahdella 6-kytkimellä ja kahdella 7-kytkimellä. Kyseisetä kytkennästä minulla ei enempää kuvia ole sillä unohdin niitä ottaa.

Ensiksi kuorin jokarilla MMJ 3*1,5s kaapelia.
sitten liitin vaihejohtimet kytkimiin ja suojamaa sekä nollajohdin tulivat valaisimelle.
Johtimet saa helposti ja nopeasti liitettyä pikaliittimillä.
Sitten kasasin kytkimet pz-ruuvimeisseliä käyttäen ja mittasin yleismittarilla kytkennän toimivuuden ja alhaalla olevasta kuvasta saattaa huomata että kyllähän se toimi.

2-kytkentä

Toinen kytkentäni oli valaistuksen ohjaus 6-kytkimillä. Käytimme kytkennässä kahta 6-kytkintä.

Ensiksi kuorimme MMJ 3*1,5s kaapelia jokarilla.

Asensin ensiksi vaihejohtimet katkaisijoille.

Kasasin kytkimet ja liitin nolla ja suojamaajohtimen valaisimeen.

 Mittasin myös että kytkentä toimii.

Kytkentä toimi moitteettomasti.

1-kytkentä

Ensimmäinen kyntkentäni oli valaistuksen ohjaus 1-kytkimellä. Alla muutama kuva oheisesta kytkennästä.


 Ensiksi asensimme johtimet paikalleen. Ja kasasimme kytkimet.

Tämän jälkeen mittasin
yleismittarilla että kytkentä
toimii.

 Ja kyllähän se toimi.
